型式名 外観 周波数範囲 特長 RoHS Pb Free
S532 8.000MHz~150.000MHz 半田付性に優れております。
樹脂によりモールドされている
5.0×3.2サイズの表面実装型です。
S325 10.000MHz~200.000MHz 周波数の安定性に優れており
半田付性も良好です。
3.2×2.5サイズの表面実装型です。
SF-3215 32.768kHz 民生機器・携帯機器用となります。
3.2×1.5サイズの表面実装型です。
TXC-Half size
(8pin リードタイプ)
1.000MHz~100.000MHz 入力電圧5.0Vに対応しており
出力波形が安定しています。
リードタイプは耐熱性に秀でてます。
TXC-Wシリーズ
(14pin リードタイプ)
10.000MHz~60.000MHz
1.000MHz~125.000MHz
入力電圧5.0Vに対応しており
出力波形が安定しています。
リードタイプは耐熱性に秀でてます。

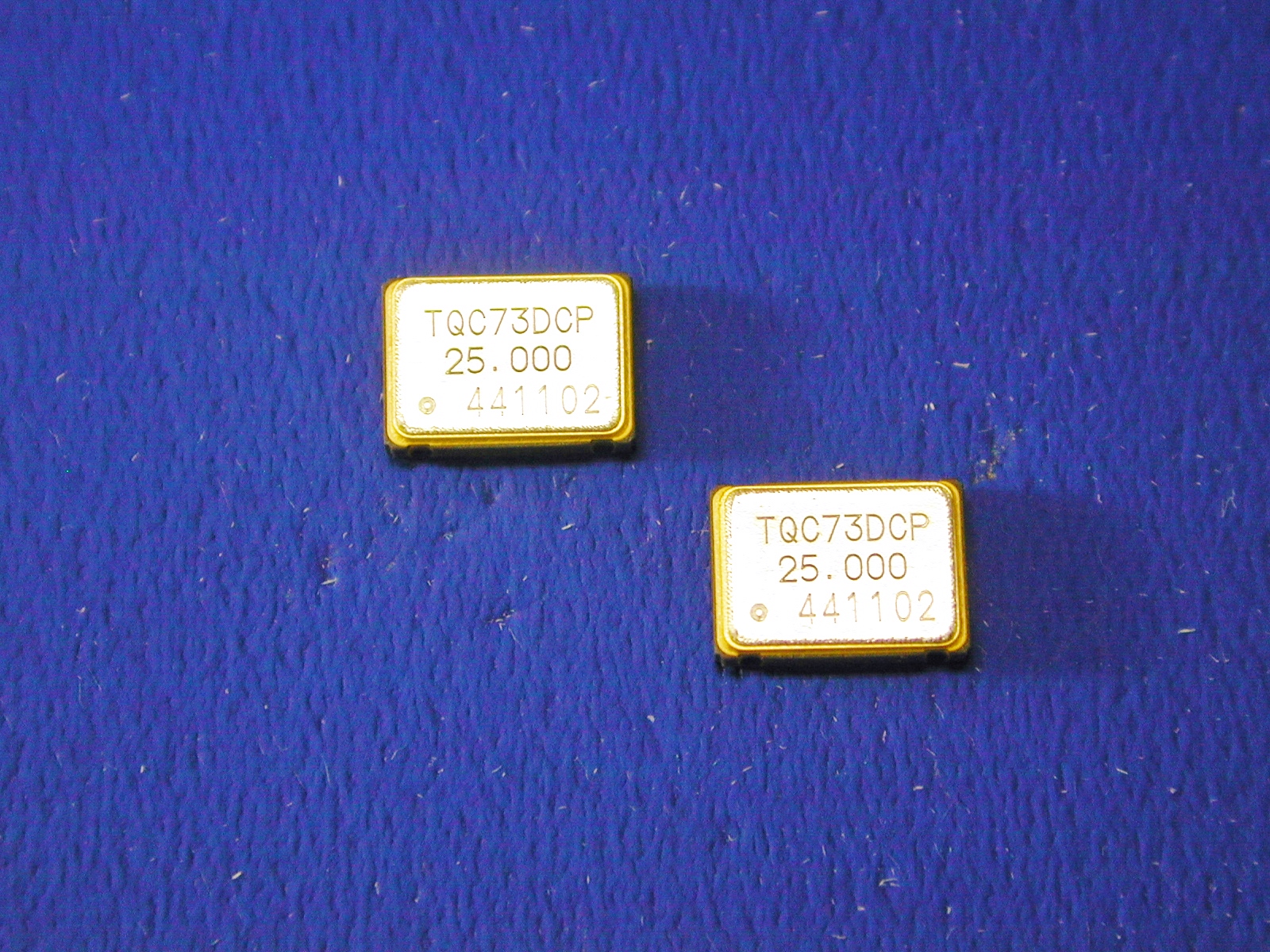

TQC7シリーズ
(面実装タイプ)
8.000MHz~60.000MHz
10.000MHz~60.000MHz
表面実装型となり小スペースに最適。7.0×5.0サイズとなります。
入力電圧を3.3Vと5.0Vから選択可能。
TQC7シリーズ
プログラマブル
(面実装タイプ)
1.000MHz~170.000MHz 表面実装型となり小スペースに最適。7.0×5.0サイズとなります。
プログラマブル機能による短納期を
可能にしました。
TQC5シリーズ
(面実装タイプ)
8.000MHz~60.000MHz
10.000MHz~60.000MHz
表面実装型となり小スペースに最適。5.0×3.2サイズとなります。
入力電圧を3.3Vと5.0Vから選択可能。
TQC3シリーズ
(面実装タイプ)
1.800MHz~170.000MHz 表面実装型となり小スペースに最適。3.2×2.5サイズとなります。
1.8V~3.3V小電圧にも対応済みです。
TQC2シリーズ
(面実装タイプ)
1.800MHz~170.000MHz 超小型(2.5×2.0)サイズを実現した
表面実装型 水晶発振器です。
1.8V~3.3V小電圧にも対応済みです。
型式名 周波数範囲 出力 電源電圧(V) パッケージサイズ RoHS Pb Free
TQC1532 32.768kHz NanoDriveTM
LVCMOS
1.2 to 3.63 1.5×0.8×0.55H
2.0×1.2×0.6H
TQC1552
( TCXO )
32.768kHz NanoDriveTM
LVCMOS
1.5 to 3.63 1.5×0.8×0.55H
TQC1566
(Super TCXO)
32.768kHz LVCMOS 1.8 1.5×0.8×0.6H
TQC1630 32.768kHz LVCMOS 1.5 to 3.63 2.0×1.2×0.6H
TQC8008B
プログラマブル
1.000MHz~110.000MHz
LVCMOS 1.8・2.5 to 3.3 2.0×1.6
2.5×2.0
3.2×2.5
TQC8009B
プログラマブル
115.000MHz~137.000MHz
LVCMOS 1.8・2.5 to 3.3 2.0×1.6
2.5×2.0
3.2×2.5
TQC8208
プログラマブル
1.000MHz~80.000MHz LVCMOS 1.8・2.5 to 3.3 2.5×2.0
3.2×2.5
TQC8209
プログラマブル
80.000MHz~220.000MHz LVCMOS 1.8・2.5 to 3.3 2.5×2.0
3.2×2.5
TQC9120
プログラマブル
25.000MHz~212.500MHz LVPECL
LVDS
2.5 to 3.3 3.2×2.5
TQC9121
プログラマブル
1.000MHz~220.000MHz LVPECL
LVDS
2.5 to 3.3 3.2×2.5
TQC9122
プログラマブル
220.000MHz~625.000MHz LVPECL
LVDS
2.5 to 3.3 3.2×2.5
TQC8918B
プログラマブル
1.000MHz~110.000MHz LVCMOS 1.8・2.5 to 3.3 2.0×1.6
2.5×2.0
3.2×2.5
TQC8919B
プログラマブル
115.194MHz~137.000MHz LVCMOS 1.8・2.5 to 3.3 2.0×1.6
2.5×2.0
3.2×2.5
TQC8920B
プログラマブル
1.000MHz~110.000MHz LVCMOS 1.8・2.5 to 3.3 2.0×1.6
2.5×2.0
3.2×2.5
TQC9003
プログラマブル
1.000MHz~110.000MHz LVCMOS 1.8・2.5・3.3 2.5×2.0
3.2×2.5
TQC2001B
プログラマブル
1.000MHz~110.000MHz 1×LVCMOS 1.8・2.5 to 3.3 2.9×2.8
TQC2002B
プログラマブル
115.000MHz~137.000MHz 1×LVCMOS 1.8・2.5 to 3.3 2.9×2.8
TQC2018B
プログラマブル
1.000MHz~110.000MHz 1×LVCMOS 1.8・2.5 to 3.3 2.9×2.8
TQC2019B
プログラマブル
115.194MHz~137.000MHz 1×LVCMOS 1.8・2.5 to 3.3 2.9×2.8
TQC2020B
プログラマブル
1.000MHz~110.000MHz 1×LVCMOS 1.8・2.5 to 3.3 2.9×2.8
TQC2021B
プログラマブル
119.342MHz~137.000MHz 1×LVCMOS 1.8・2.5 to 3.3 2.9×2.8
TQC2024B
プログラマブル
1.000MHz~110.000MHz LVCMOS
LVTTL
1.8
2.25 to 3.63
2.9×2.8
TQC2025B
プログラマブル
115.200MHz~137.000MHz LVCMOS
LVTTL
1.8
2.25 to 3.63
2.9×2.8
TQC8924B
プログラマブル
1.000MHz~110.000MHz LVCMOS
LVTTL
1.8
2.25 to 3.63
2.0×1.6・2.5×2.0
3.2×2.5・5.0×3.2
7.0×5.0
TQC8925B
プログラマブル
115.200MHz~137.000MHz LVCMOS
LVTTL
1.8
2.25 to 3.63
2.0×1.6・2.5×2.0
3.2×2.5・5.0×3.2
7.0×5.0
TQC8021
プログラマブル
1.000MHz~26.000MHz LVCMOS 1.8 1.5×0.8×0.6H
